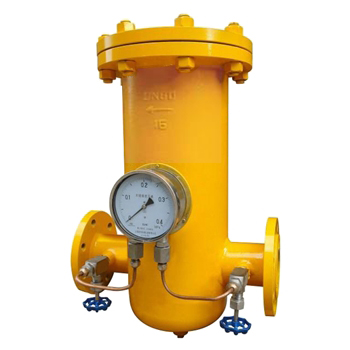

T型過濾器是一種外觀結構呈字母"T"形，通過殼體內設置的濾筒及濾網阻擋介質中所含的不同粒徑固體雜質的裝置，其分為正折流式、反折流式和直流式等型式，可適配多種管道布局。

T型過濾器工作原理

通過內置的濾筒及濾網攔截液體或氣體物料中夾帶的固體顆粒，確保下游設備（泵、壓縮機、儀表等）免受損壞和堵塞，它通常水平安裝在管道中，當流體從入口進入三通殼體內，流經濾筒上包覆的濾網后，其中的雜質被截留在濾網內側或外側，清潔的介質則從出口排出。

T型過濾器技術參數

公稱通徑：DN50~DN600或NPS2~NPS24（可定制）

公稱壓力：PN10~PN420或Class150~Class2500

過濾精度：20μm~12000μm（可定制）

設計制造：SH/T 3411-2017、HG/T 21637-2021、GB/T 14382-2008

T型過濾器結構設計

三通殼體：選用碳鋼、低合金鋼、不銹鋼或其他材料焊接而成，結構緊湊，耐高壓、耐腐蝕。

過濾元件：可拆卸式不銹鋼濾網，精度范圍2目~600目（支持定制），滿足不同工況需求。

排污裝置：法蘭蓋上設有排污閥或螺塞，便于清洗或更換濾網時快速排放殘液、殘?jiān)头趴眨瑴p少停機時間。

連接方式：可根據配管需要采用法蘭、對焊、承插焊或螺紋連接。

T型過濾器應用領域

石油化工：保護反應器、換熱器、泵閥等設備，攔截管道焊渣、催化劑顆粒。

電力行業：用于鍋爐給水系統、冷卻水循環系統，防止雜質堵塞噴淋裝置。

污水處理：預處理原水中的泥沙、藻類，延長設備使用時間。

食品制藥：去除啤酒、飲料、乳制品、糖漿等液體原料中的微小雜質。

T型過濾器選型建議

介質特性：根據流體腐蝕性、溫度、壓力選擇主體材質。

過濾精度：依據系統對雜質顆粒的容忍度確定濾網目數。

安裝空間：水平或垂直安裝時，預留濾網拆卸和抽出空間。

維護頻率：雜質含量多的工況建議選用帶排污閥型號，便于在線清理。
