PN公稱尺寸
DN | 安裝尺寸/mm | 過濾面積
cm2 | 排污口N
管螺紋 | | L0 | L1 | L2 |
| 16 | 50 | 64 | 112 | 142 | 72 | R ? |
| 65 | 76 | 121 | 155 | 108 | R ? |
| 80 | 86 | 136 | 176 | 148 | R ? |
| 100 | 105 | 157 | 207 | 190 | R ? |
| 125 | 124 | 179 | 242 | 320 | R ? |
| 150 | 143 | 198 | 273 | 408 | R ? |
| 200 | 178 | 240 | 341 | 899 | R ? |
| 250 | 216 | 280 | 415 | 1290 | R ? |
| 300 | 254 | 332 | 486 | 1954 | R ? |
| 350 | 279 | 361 | 531 | 2445 | R ? |
| 400 | 305 | 390 | 585 | 3092 | R ? |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ |

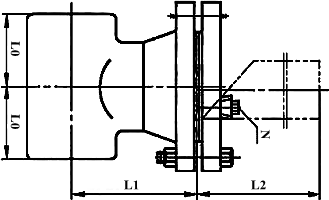

管道用三通過濾器結構圖
