PN公稱通徑
DN | 結構尺寸/mm | 放空口
B | 排污口
B | | D | L | H | H1 |
| 10 | 50 | 108 | 260 | 300 | 170 | R ? | R ? |
| 65 | 140 | 330 | 360 | 240 | R ? | R ? |
| 80 | 159 | 340 | 400 | 250 | R ? | R ? |
| 100 | 219 | 400 | 470 | 300 | R ? | R ? |
| 125 | 273 | 480 | 550 | 360 | R ? | R ? |
| 150 | 273 | 500 | 630 | 420 | R ? | R ? |
| 200 | 325 | 560 | 780 | 530 | R ? | R ? |
| 250 | 426 | 660 | 930 | 640 | R ? | R ? |
| 300 | 457 | 750 | 1200 | 840 | R ? | R ? |
| 350 | 508 | 810 | 1370 | 920 | R ? | R ? |
| 400 | 559 | 900 | 1500 | 950 | R 1 | R 1 |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ |

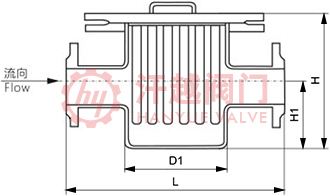

磁性過濾器結構圖
