Class公稱尺寸
NPS | 結構尺寸/mm | | d | SW | L2 | L1 | L | H |
| 800 | ? | 6 | 14.2 | 10 | 65 | 130 | 60 |
| ? | 9 | 17.6 | 10 | 65 | 130 | 60 |
| ? | 12.5 | 21.8 | 10 | 65 | 130 | 70 |
| ? | 17 | 27.4 | 13 | 65 | 130 | 75 |
| 1 | 24 | 34.1 | 13 | 70 | 140 | 85 |
| 1 ? | 30 | 42.7 | 13 | 83 | 165 | 95 |
| 1 ? | 37 | 49.0 | 13 | 83 | 165 | 110 |
| 2 | 49 | 61.0 | 16 | 102 | 203 | 120 |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ |

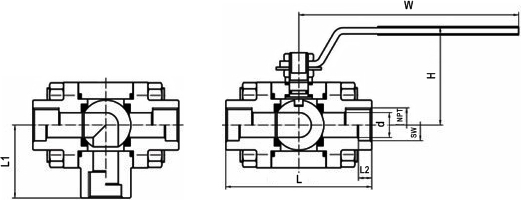

高壓三通球閥結構圖
